바이오의약품 제조가 유연한 중소 규모 배치 처리로 전환함에 따라 RTU(Ready-to-Use) 1차 포장이 최적의 표준으로 부상했습니다. Nest 및 Tub 구성으로 제공되는 사전 멸균된 카트리지를 사용하면 내부 세척, 발열원 제거 및 복잡한 주사용수 유틸리티가 필요하지 않습니다.
그러나 높은 충전 정밀도와 용기 마개 무결성을 달성하려면 RTU 카트리지 충전 포장 사양과 자동화된 무균 충전 장비 간의 엄격한 조정이 필요합니다.
이 포괄적인 가이드에서는 다중 형식 RTU 충전 라인(PFS, 카트리지 및 약병)을 구축할 때 Nest/Tub 포장 표준, 자동 공급 메커니즘 옵션, 용기 크기 제약 조건 및 주요 엔지니어링 고려 사항을 자세히 설명합니다.
1. RTU 카트리지의 Nest 및 Tub 포장 표준 이해
RTU 카트리지는 사전 세척, 발열원 제거, 에틸렌옥사이드(EtO) 또는 증기 멸균 처리된 보호용 이중백 플라스틱 욕조에 담겨 도착합니다.
주요 구성 요소RTU 카트리지 충전:
욕조(컨테이너): 이동 중에 둥지를 보호하는 표준화된 플라스틱 외부 상자(일반적으로 ISO/ISO 정렬 설치 공간 표준을 준수).
The Nest(그리드 매트릭스): 유리와 유리의 접촉 없이 개별 카트리지를 수직으로 고정하는 매달린 폴리프로필렌 매트릭스입니다.
Tyvek 뚜껑 및 보호 시트: 열 밀봉된 투과성 뚜껑으로 멸균 미생물 장벽을 유지하면서 멸균 가스가 통과할 수 있습니다.
일반적인 산업 매트릭스 형식:
100홀 네스트(10x10): 3.0mL 치과용 및 인슐린 카트리지용 표준입니다.
160홀 네스트(10x16 또는 엇갈림): 클린룸 처리량을 최적화하기 위한 소형 1.5mL 카트리지에 일반적입니다.
2. 장비 로딩 및 언로딩 구성
자동 충진 라인과 Nest/Tub 설치 공간 간의 상호 작용으로 클린룸 입자 수, 라인 속도 및 노동 요구 사항이 결정됩니다.
[ Tub De-bagging ] ──> [ Tyvek Peeling ] ──> [ Nest De-nesting / Direct Filling ] ──>[ 스토퍼링 및 압착 ]
A. 자동화된 욕조 인피드 및 디백
수동 디백: 작업자는 클래스 C에서 클래스 A 통과 내부의 외부 가방을 수동으로 닦아내고 벗겨냅니다.
자동화된 로봇 포장 제거: 로봇 팔은 단방향 공기 흐름 하에서 외부 가방을 벗겨내어 A등급 격리 장치 내부에서 사람이 발생하는 입자를 줄입니다.
B. 커버 박리 및 라이너 제거
수동 박리: 열린 유리 목 근처에서 Tyvek 섬유가 찢어지면 입자가 떨어질 위험이 높습니다.
자동 기계적/진공 필링: 가열식 또는 진공 보조 필링 암이 Tyvek 필름을 부드럽게 제거하여 노출된 멸균 카트리지 바로 위에 입자 생성을 제거합니다.
C. 중첩 충전 및 중첩 제거 처리
| 처리 전략 | 작동 방식 | 장점 | 제한 사항 |
|
중첩 처리 |
충전, 하단 플런저 삽입 및 상단 캡핑 중에 카트리지는 플라스틱 둥지 내부에 남아 있습니다. |
유리 대 유리 접촉이 전혀 없습니다. 고속; 컴팩트한 설치 공간; 움직이는 기계 부품 수가 적습니다. |
전문적인 중첩 캡핑 도구가 필요합니다. 네스트 그리드 정렬에 대한 엄격한 허용 오차. |
|
중첩 해제(중첩되지 않음) |
로봇식 스타휠 또는 그리퍼는 지속적인 충전/압착을 위해 둥지에서 카트리지를 추출합니다. |
병당 100% IPC(공정 중 관리) 계량이 가능합니다. 회전식 압착 휠의 통합이 더 쉽습니다. |
약간 더 높은 기계적 복잡성; 스타휠 가이드가 마모되면 약간의 유리 접촉 위험이 있습니다. |
3. 컨테이너 크기 및 기계적 툴링 호환성
카트리지는 최종 충전 제품이 기계식 펜 주입기 또는 자동 주입기에 맞아야 하기 때문에 표준 바이알보다 훨씬 엄격한 치수 공차 관리가 필요합니다.
중요한 차원 체크포인트:
총 길이 및 플랜지 외부 직경(OD): 네스트 포켓 간격을 지정합니다. 플랜지의 크기가 너무 크면 카트리지가 고르지 않게 걸려 충전 높이가 변하거나 바늘 정렬이 중단될 수 있습니다.
내부 직경(ID) 균일성: 액체 기둥 높이와 주입 정확도를 제어합니다. 고정 행정 피스톤 펌프를 사용할 때 유리 벽 두께의 변화는 체적 충진 일관성에 영향을 미칩니다.
넥 및 압착 구조: 알루미늄 캡은 토크와 압력을 제어하여 압착해야 합니다. 과도한 압착으로 인해 유리 목이 깨집니다. 언더 압착은 고도 압력 변화에 따른 용기 폐쇄 무결성(CCI) 누출로 이어집니다.
4. 다중 형식 호환성 제약: 카트리지 vs. PFS vs. 바이알(3-in-1 콤보 라인)
많은 CDMO 및 유연한 약물 개발자는 단일 기계 플랫폼에서 RTU 사전 충전 주사기(PFS), RTU 카트리지 및 RTU 바이알을 처리하도록 설계된 3-in-1 콤보 충전 라인을 선택합니다. 비용 효율적이기는 하지만 엔지니어링 상충관계가 존재합니다.
다중 형식 라인의 주요 기술적 과제 및 솔루션:
1. 밀봉 및 스토퍼 메커니즘의 차이점
- PFS: 상단에서 플런저 삽입(기계적 로드 또는 진공 삽입을 통해)만 필요합니다.
- 바이알: 부분/전체 고무 마개를 삽입한 후 지속적인 알루미늄 캡 압착이 필요합니다.
- 카트리지: 이중 끝단 밀봉 바닥 플런저 삽입 및 상단 캡 압착이 필요합니다.
- 장비 솔루션:진공 플런저 배치 및 서보 압착 헤드를 위한 신속 변경 툴링 어레이가 있는 모듈식 스테이션.
2. 주입 및 노즐 동작 역학
점성 젤(HA/PFS): 높은 토크의 서보 드라이브, 가열 호퍼 및 흡입 다이빙 노즐이 필요합니다.
민감한 생물학적 제제(인슐린/카트리지): 단백질 전단 및 기포 형성을 방지하기 위해 저전단 연동 펌프 또는 세라믹 펌프가 필요합니다.
장비 솔루션:사전 설정된 소프트웨어 레시피로 저장된 교환 가능한 펌프 매니폴드(연동식 피스톤과 회전식 세라믹 피스톤)
3. 전환 가동 중지 시간 및 클린룸 검증
콤보 라인에서 형식을 전환하려면 네스트 그리퍼, 스타휠, 충전 바늘 및 압착 척을 변경해야 합니다.
장비 솔루션:레이저로 에칭된 식별 코드가 있는 도구가 필요 없는 퀵 체인지 부품입니다. 이는 A등급 클린룸 무결성을 손상시키지 않고 30분 이내에 형식 전환을 보장합니다.

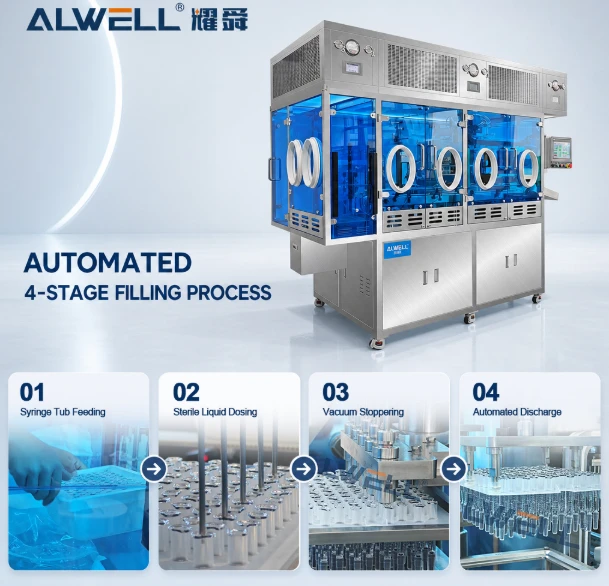

5.RTU 카트리지 충전: 핵심 기술 하이라이트
네스트/욕조 포장 호환성: 사전 멸균된 RTU(Ready-to-Use) 네스트 및 욕조 형식에 최적화되어 원활한 자동화된 네스트 제거 및 욕조 개방을 보장합니다.
정밀 투여 및 기포 없는 기술: 작업 중 진공 보조 충진과 결합된 고정밀 서보 구동 세라믹 펌프를 활용합니다.RTU 카트리지 충전미세 기포를 방지하고 ±1% 정확도를 달성합니다.
3-in-1 콤보 다용성: 도구가 필요 없는 신속한 전환 기능으로 설계되어 단일 모듈식 충전 라인에서 카트리지, PFS 및 바이알을 유연하게 처리할 수 있습니다.
엄격한 검증 및 규정 준수: 21 CFR Part 11 준수 감사 추적 및 신뢰할 수 있는 용기 마개 무결성을 특징으로 하는 cGMP 및 EU-GMP Annex 1 표준을 완전히 준수합니다.
