제약 카트리지 충전: 공정 및 장비 요구사항

카트리지 충전은 소량 무균 생산에서 순서에 가장 민감한 단계입니다. 용기는 베이스 없이 도착하고 양쪽 끝이 밀봉되어 있으며 모든 업스트림 매개변수(기포 포획, 진공 수준, 압착 토크)가 충전 정확도 및 용기 마개 무결성에 직접적으로 영향을 미칩니다. 이 가이드는약제 카트리지 충전단계별로 공정을 진행하고, 각 단계에서 요구하는 무균 조건, 라인을 지정하거나 공급업체를 선택하기 전에 확인할 장비 사양을 확인하세요.

주요 시사점

• 카트리지는 두 번 채워지고 밀봉되므로 용기 방향과 마개 위치는 펌프 정확도만큼 중요합니다.
• 펌프 정밀도가 아닌 기포 포착은 일반적으로 눈에 보이는 미립자 제거의 한계입니다.
• 진공 스토퍼는 헤드스페이스 가스와 스토퍼 안착을 제어합니다. 둘 다 자체 검증 매개변수가 필요합니다.
• 형식 유연성, 배리어 인터페이스 및 검사 범위는 설치 후 추가 비용이 많이 드는 세 가지 항목입니다.

이 페이지에서

1. 카트리지 충전이 바이알이나 PFS 충전과 다른 점

2. 의약품 카트리지 충전 공정 단계별

3. 무균 요건: ISO 5, RABS 및 절연체 절충안

4. 장비 사양 체크리스트

5. 일반적인 실패 모드 및 이를 확인하는 방법

6. FAQ

카트리지 충전이 바이알 또는 PFS 충전과 다른 점

바이알은 컵입니다. 끝이 개방되어 있고 베이스가 안정적이며 씰이 1개 있습니다. 미리 채워진 주사기에는 바늘 보호막과 플런저 막대가 추가되지만 여전히 단일 개방형 끝을 통해 채워집니다. 카트리지는 양쪽 끝에 씰이 있는 직선형 튜브입니다. 꼬리에는 플런저 마개가 있고 머리에는 격막 위에 알루미늄 캡이 있습니다. 이것이 바로 작업자가 이 형식을 베이스가 없는 인젝터로 설명하는 이유입니다.

두 가지 결과가 따릅니다. 컨테이너는 무게 중심이 높고 설치 공간이 거의 없기 때문에 스크램블 해제 및 라인 속도로 운송할 때 불안정합니다. 그리고 테일 씰은 채우기 전에 배치되는 경우가 많기 때문에 사이클 중 용기의 바닥이 효과적으로 열려 공기가 들어가는 방식과 이동되는 방식이 변경됩니다.

컨테이너 기하학과 이중 밀봉 논리

기하학적 구조는 검사 전략도 결정합니다. 약간 기울어지거나 완전히 장착되지 않은 스토퍼는 일반적으로 발생하는 순간에는 보이지 않습니다. 압착이나 운송 후에 씰이 파손되어 나중에 표면으로 나타납니다. 이것이 바로 스토퍼 위치 비전 점검이 최종 검사가 아닌 충전 단계에 속하는 이유입니다. 구매자의 경우 기하학적 구조는 사양을 유발하는 요소이기도 합니다. 바이오의약품 카트리지 충전 프로세스는 방향, 기포 동반 및 두 개의 마개를 제어해야 하며, 여기서 바이알 라인은 하나를 제어합니다.

일반적인 범위만 - 귀하의 컨테이너 도면 및 마개 사양에 따라 작업 범위를 확인하십시오.

바이오의약품 카트리지 충전 공정의 단계별

용기가 즉시 사용 가능한(RTU) 네스트 및 욕조로 도착하든, 세척 및 발열성 물질이 제거된 대량으로 도착하든, 카트리지 충전 프로세스는 동일한 순서(용기 이동 및 방향 지정, 충전, 진공 마개, 알루미늄 캡 밀봉, 인라인 검사)를 따릅니다. 많은 라인에서는 충전 전에 테일 플런저가 배치되어 튜브가 밑이 없는 주사기로 변합니다.

1. 컨테이너 취급: 둥지, 욕조 및 방향 제어

컨테이너 처리는 첫 번째 제어 지점이자 가장 자주 과소 지정되는 지점입니다. 진동 방향 또는 비전 기반 위치 지정과 결합된 원심 언스크램블러는 튜브를 똑바로 유지하고 이동 중에 병 간 접촉을 줄입니다. RTU 형식의 경우 욕조 개방, 네스트 추출 및 표면 오염 제거에는 필름 제거 중 입자 생성, 중요 영역으로의 전송 경로, 그리고 격리 장치가 사용되는 경우 전송 인터페이스의 무결성 및 오염 제거 검증과 같은 자체 매개변수가 필요합니다.

2. 충전: 기포 제어 및 용량 정확도

바이오의약품 카트리지 충전 공정에서 충전량은 일반적으로 0.2mL~5.0mL이며, 제품은 일반적으로 전단에 민감하고 거품이 발생하기 쉬운 단백질, 펩타이드 또는 폴리머 용액입니다. 속도가 빨라지면 충전 니들에서 나오는 제트가 액체 표면에 충돌하여 공기를 동반합니다. 생성된 미세 기포는 전달된 부피와 검사 시 눈에 보이는 입자 결과 모두에 영향을 미칩니다.

두 가지 대책이 표준입니다. 인라인 진공 탈기는 제품이 니들에 도달하기 전에 용해된 가스 부하를 낮춥니다. 액위를 따르는 충진 방식으로 액위가 상승함에 따라 바늘도 올라가므로 표면에 미치는 영향이 줄어듭니다. 히알루론산과 같은 고점도 제품의 경우 기포 제거가 더 어렵고 저전단 펌프 본체와 진공 충전의 조합이 선택 사항이 아닌 필수 사항이 됩니다.

계량 측면에서 세라믹 플런저 펌프는 내마모성과 낮은 전단력을 제공하며 주입 정확도는 일반적으로 ±1% 이내로 유지되어야 합니다. 연동 옵션은 일회용 흐름 경로와 더 가벼운 세척 검증 부담을 위해 정밀도의 일부를 교환합니다. 이는 가격만이 아닌 제품 특성 및 배치 계획에 따라 결정되어야 하는 교환입니다.

3. 진공 스토퍼링: 음압이 실제로 하는 일

대기 스토퍼는 스토퍼를 열린 목 안으로 밀어 넣습니다. 진공 마개는 먼저 용기 내부에 음압을 끌어낸 다음 마개를 안착시켜 잔여 헤드스페이스 가스를 배출하고 마개가 벽에 단단히 안착되도록 합니다. 실질적인 이점은 갇힌 가스로 인해 마개 반발 및 불완전 밀봉 위험이 낮다는 것입니다.

공정 검증 중에 세 가지 매개변수, 즉 진공 수준의 제어 범위 및 안정성, 안착력의 균일성, 안착 후 스토퍼 위치의 일관성을 확인해야 합니다. 산소에 민감한 제품의 경우 가스 교체(일반적으로 배출 전 질소 퍼지)와 그에 따른 잔류 산소 목표는 별도의 논의가 아닌 동일한 매개변수 세트에 속합니다.

4. 알루미늄 캡 밀봉 및 밀봉 무결성

캡은 나사 캡핑 또는 크림핑(카트리지 충전 및 밀봉 순서의 후반부)으로 닫히며, 해당 마개 품질에 따라 전체 유효 기간 동안 용기 마개 무결성이 결정됩니다. 캡핑 시스템은 매 사이클마다 토크 또는 압착력을 모니터링하고 기록하여 기계적 저항의 추세를 파악하고 결함을 정의된 공차 내에서 밀봉할 수 있도록 해야 합니다.

직경이 작은 캡은 좁은 토크 창에 위치하며 참조 값은 일반 표가 아닌 캡 공급업체의 검증 데이터와 자체 시험에서 나와야 합니다. 밀봉 후 무결성은 일반적으로 고전압 누출 감지, 미생물 침지 또는 염료 침투를 통해 검증되며, 엘라스토머가 약전 방법에서 요구하는 범위까지 유리 플랜지에 대해 압축되었는지 확인합니다.

5. 인라인 검사: 중량, 스토퍼 위치, 헤드스페이스 산소

검사는 프로세스 이후가 아닌 프로세스와 함께 실행됩니다. 일반적인 범위에는 고정밀 로드 셀 또는 레이저 측정을 통한 충전 중량, 스토퍼 위치 비전, 해당되는 경우 헤드스페이스 잔류 산소 및 외관 결함 인식이 포함됩니다.

컨테이너별 중량 확인은 허용 오차를 벗어난 장치를 거부하고, 마찬가지로 중요한 것은 정량 펌프의 예방적 유지 관리를 예약하는 데 사용되는 추세 데이터를 생성한다는 것입니다. 스토퍼 위치 비전은 카트리지 라인에 대한 필수 점검으로 취급되어야 합니다. 결함은 여기에서 포착하기 쉽고 나중에 누출로 발견하기에는 비용이 많이 듭니다.

무균 요구 사항: ISO 5, RABS 및 절연체 절충안

그만큼약제 카트리지 충전프로세스는 정의상 무균이며 장벽 결정이 전체 라인을 형성합니다. 충전, 마개 및 밀봉은 일반적으로 제어된 배경 환경에 대해 ISO 14644-1에 정의된 ISO 5 청결도를 유지하는 HEPA 필터링 수직 단방향 공기 흐름을 갖춘 층류 후드 또는 제한된 접근 장벽 시스템(RABS) 또는 격리 장치 내부에 있습니다.

아이솔레이터를 선택하는 것은 청결도가 어떻게 유지되는지에 대한 문제만은 아닙니다. 또한 장갑 포트 레이아웃, 이송 챔버 구성, 기화된 과산화수소와 같은 인라인 멸균 주기에 대한 검증 전략 및 배경 압력 캐스케이드를 수정합니다. 기술 계약에서는 세 가지 사항을 정할 가치가 있습니다. 충전 기계의 설치 공간이 실제로 배리어 개구부와 일치하는지 여부, 층류가 움직이는 메커니즘에 의해 방해되는지 여부, 동적 조건에서 연기 연구를 통해 배리어 내부의 기류 패턴을 확인하는지 여부입니다.

제품 접촉 흐름 경로에는 신속하게 분해하고 가압멸균할 수 있는 CIP(Clean-In-Place) 및 S멸균(Sterimize-In-Place) 기능이나 모듈식 인터페이스가 필요합니다. 펌프, 밸브, 튜브 및 씰에 대한 자재 인증서 및 호환성 데이터는 시운전까지 미루어서는 안 되며 설계 인증 시 완료해야 합니다.

무부하 기계에서는 정확성과 스토퍼링 품질을 입증할 수 없습니다. 검증은 실제 제품의 점도와 일치하는 정제수와 위약을 사용하고 여러 번 연속 충전하여 채널당 상대 표준 편차를 계산해야 합니다. 스토퍼 진공 수준과 삽입 깊이는 튜브 내부 스토퍼의 조립 위치를 측정하는 전용 게이지로 확인합니다. 이 치수가 나중에 펜 인젝터 드라이브 막대가 간섭할지 여부를 결정하기 때문입니다.

장비 사양 체크리스트

대부분의 사양 격차는 형식 제품군의 가장자리에 나타납니다. 즉, 해당 범위에서 가장 작은 용량, 가장 높은 점도의 제품, 마지막에 추가된 형식입니다. 아래 표는 바이오의약품 카트리지 충전 공정에 대한 사용자 요구 사항 사양에 기록할 수 있는 최소 세트입니다.

일반적인 오류 모드 및 확인 방법

아래의 실패 모드는 의약품 카트리지 충전 공정 인증 중에 발생하는 대부분의 편차를 설명합니다. 각각에는 문제 해결 로그가 아닌 프로토콜에 속하는 확인 방법이 있습니다.

거품과 눈에 보이는 미립자.일반적으로 펌프 오류보다는 갇힌 공기로 인해 추적됩니다. 인라인 진공 탈기, 액체 수준에 따른 충진 및 저전단 흐름 경로를 통해 확인한 다음 위약 실행을 절반 속도가 아닌 생산 속도로 확인합니다.

기울어지거나 고정되지 않은 스토퍼.주유소에서는 보이지 않으며 누출 테스트에서는 치명적입니다. 모든 장치의 스토퍼 위치 비전과 조립된 깊이에 대한 주기적인 파괴 검사를 통해 확인합니다.

토크가 부족하거나 과도하게 설정된 캡.둘 다 반대 방향으로 밀봉 실패를 일으킵니다. 매 사이클마다 토크 모니터링을 통해 고전압 누출 감지 또는 염료 유입 결과와 상관 관계가 있는지 확인합니다.

운반 중 컨테이너가 넘어졌습니다.주유소 증상으로 인한 취급 문제. 비전 기반 방향 확인과 최대 라인 속도에서의 가이드 레일 접점 검토를 통해 확인합니다.

목표보다 잔류 산소가 많습니다.진공 문제가 아닌 가스 교체 문제인 경우가 많습니다. 배치 전반의 헤드스페이스 분석과 문서화된 질소 퍼지 프로필을 통해 검증합니다.

FAQ

카트리지 충전 기계는 어떻게 작동합니까?

에서약제 카트리지 충전프로세스에서 용기는 양끝이 있는 튜브입니다. 카트리지는 방향을 지정하고 중요 영역으로 이동하며 바늘을 통해 투여하고 마개로 닫습니다(대부분의 무균 라인에서는 진공 상태). 그리고 알루미늄 씰로 캡을 씌우고 충진 중량과 마개 위치를 라인에서 확인합니다.

진공마개와 대기스토퍼의 차이점은 무엇인가요?

대기 스토퍼링은 주변 압력에서 스토퍼를 목에 밀어 넣습니다. 진공 마개는 먼저 용기를 비워 잔여 헤드스페이스 가스를 제거하고 마개를 벽에 더 단단히 고정시켜 반동 및 불완전 밀봉 위험을 줄입니다.

카트리지 충전에서 RTU는 무엇을 의미합니까?

즉시 사용 가능: 용기는 밀봉된 욕조 내부에 사전 살균된 상태로 도착하므로 라인은 세척이나 발열원 제거를 수행하지 않습니다. 트레이드오프는 욕조 개방, 이송 인터페이스 오염 제거 및 공급업체 인증으로 이동합니다.

카트리지 충전 시 달성할 수 있는 투여 정확도는 얼마나 됩니까?

소량의 생물학적 제제의 경우 세라믹 플런저 펌프의 일반적인 목표는 ±1% 이하이며, 물만 사용하기보다는 제품에 맞는 위약을 사용하여 부하 상태에서 채널당 검증됩니다.

하나의 라인에서 카트리지, PFS 및 바이알을 처리할 수 있습니까?

예 - 플랫폼 기반 기계는 세 가지 형식에 걸쳐 서보 모션, 투여 및 검사를 공유하며 형식 부품은 컨테이너별로 변경됩니다. 전환 시간과 포맷 부품 수는 주문하기 전에 꼭 알아두어야 할 두 숫자입니다.

참조된 표준

공기 중 입자 농도에 따른 ISO 14644-1 - 클린룸 분류

USP 〈1207〉 - 멸균 제품의 용기 마개 완전성 평가

EU GMP Annex 1 - 멸균 의약품 제조

카트리지 충전 라인 지정

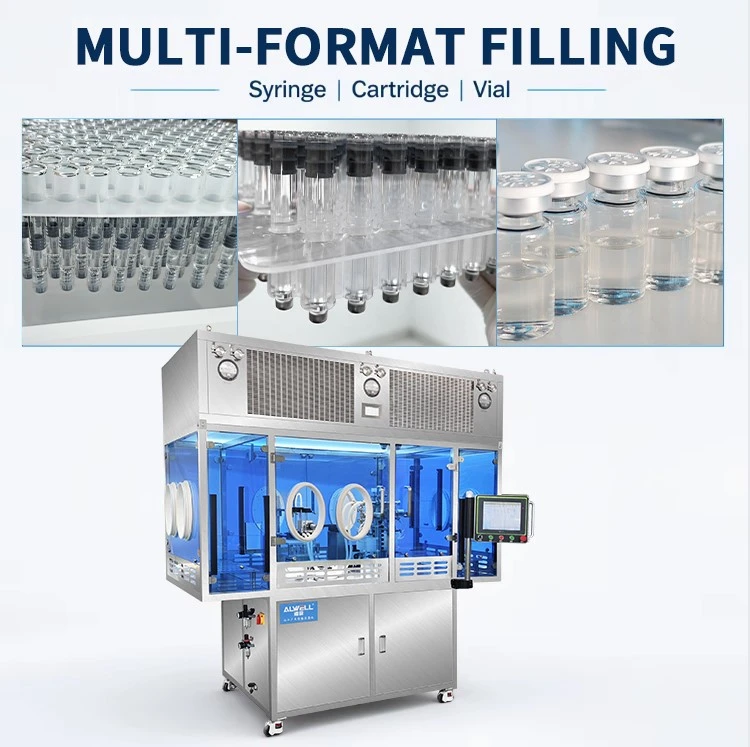

ALWELL은 상하이에 소량의 주사제를 위한 무균 충전 플랫폼을 구축합니다. 중첩형 욕조 진공 충진 및 마개 기계는 진공 충진 및 마개, 인라인 계량 및 마개 위치 검사를 포함한 풀 서보 모션을 사용하여 프로세스 개발부터 상업 생산까지 범위를 포괄하여 동일한 플랫폼에서 카트리지, 사전 충전된 주사기 및 바이알을 실행합니다. 장비는 5,000m² 규모의 시설에서 CE 인증을 받은 GMP 요구 사항에 따라 제작되었습니다.

나중에 제약 카트리지 충전 프로세스를 사전 충전된 주사기나 바이알로 확장해야 하는 경우 플랫폼 공유가 가장 중요합니다. 투여 및 검사 아키텍처는 그대로 유지되고 형식 부분만 변경됩니다.

제약 카트리지 충진 공정을 검증하거나 장비 옵션을 비교하려는 경우 제품 특성, 배치 계획 및 용기 사양을 보내주시면 공정 팀에서 라인 구성을 검토해 드립니다.회선 구성 검토 요청
